 Заголовок сообщения: Два пэда тарелок на один вход в Alesis DM7X SESSION KIT?????
СообщениеДобавлено: 17 фев 2016 12:07
Не в сети
Пластики уже рвал...

Зарегистрирован: 09 фев 2016 14:20
Сообщения: 12
Возник вопрос по подключению двух пэдов тарелок в установке Alesis DM7X SESSION KIT.
Для дополнительного входа на самой установке заказан пэд крэша http://alesis.com/products/view/dmpad-12-crash (однозонный с возможностью глушения).
Соответственно есть желание на этот порт в "паралель" повесить еще один пэд тарелки (самодельный, однозонный и без возможности глушения).
Хочу сделать разветвитель, который будет включаться в дополнительный порт, а непосредственно в сам разветвитель подключать родной крэш Alesis dmpad-12-crash и самодельный. При этом на родном должна сохраниться возможность звучания и глушения, на самодельном просто звучание, т.е два этих пэда должны играть как самостоятельные и независимые тарелки (при ударе по каждой из ни), но естественно звук будет одинаковый.
Поиск в интернете ничего не дал каким образом это сделать - нет однозначного ответа. Встречается информация о необходимости впаивать конденсаторы в джеки (на одних ресурсах) или впаивать резисторы (на других ресурса). Кто-то пишет, что не надо ничего впаивать, а подключать на прямую через разветвитель оба пэда.
Может кто-то сталкивался с таким (ну хотя бы в качестве собственного экспериментирования) - неделю голову ломаю и ищу информацию на разных ресурсах.
Буду признателен за ответ.
С уважением, Сергей.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Два пэда тарелок на один вход в Alesis DM7X SESSION KIT?
СообщениеДобавлено: 22 фев 2016 13:48
Не в сети
Пластики уже рвал...

Зарегистрирован: 09 фев 2016 14:20
Сообщения: 12
Добрый день.
По результатам эксперимента с подключением к Alesis DM7X SESSION KIT оригинального пэда крэша Alesis (однозонный с возможностью глушения) и самодельного однозонного пэда в дополнительное гнездо. Т.е. задача была такая: на родном должна сохраниться возможность звучания и глушения, на самодельном просто звучание, т.е два этих пэда должны играть как самостоятельные и независимые тарелки (при ударе по каждой из них).
Для подключения паял разветвитель. На оригинальный пэд крэша Alesis идет стерео кабель, на саможедльный пэд - моно кабель. На провод, идущий от центральной части джека, впаивал электролитические конденсаторы (10 мкФ и 6,3 В - емкость можно брать и меньше). Сами конденсаторы прятал в разъеме джека (папа), поэтому чем
меньше размер конденсатора, тем лучше.

Ради интереса проверил работу схемы без конденсаторов работает, но на постоянной основе так решил не оставлять.
Кроме того, перед работой с паяльником, таки смог добиться ответа от тех.поддержки Alesis по возможности работы данной схемы. Ответ такой: не видим причин почему такая схема работать не будет, но гарантировать не можем, так как не проверяем возможность работы наших электронных барабанов со сплиттерами (разветвителями) и самодельными пэдами. Проверяем только с тем, что идет в комплекте.
Ради интереса пробовал на вход тома подключить пэд малого барабана. При ударе в центр срабатывает датчик центра, при ударе по ободу - срабатывает датчик центра и обода. Поэтому через разветвитель проверил работу тома - была идея вынести на отдельный пэд работу датчика обода. Как оказалось датчик обода работает только вместе с датчиком центра.

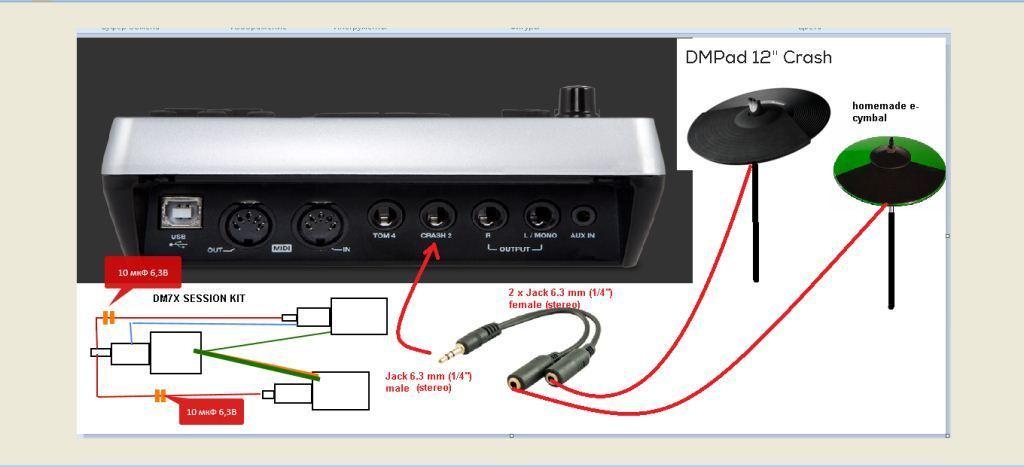

Прощу прощения за корявую схему рисовал на скорую руку.

В общем, вдруг кому поможет в будущем.


Вложения:
Sheme - копия.jpg
Sheme - копия.jpg [ 50.33 КБ | Просмотров: 930 ]
